О производителе

Компания System Plast (штаб-квартира в Италии, производство в Германии и США), входящая в глобальный концерн Regal Beloit, является одним из крупнейших производителей модульных лент, пластинчатых цепей и компонентов для конвейеров в мире. System Plast предлагает готовые комплексные решения для ряда промышленных производств, в частности, максимально удовлетворяет потребности в комплектующих линии розлива напитков.

ООО «Компания Прогресс» является эксклюзивным представительством System Plast в России с 2010 года.

Ознакомиться со всей продукцией компании SystemPlast : www.systemplastsmartguide.com

Модульные ленты для конвейера SystemPlast | Компания Прогресс

Ассортимент

Прямоходные и поворотные модульные ленты System Plast

Модульные ленты System Plast классически разделяют на прямоходные и поворотные. Прямоходные ленты стандартной шириной от 85мм до 2295мм для линий розлива обеспечивают передачу продукции как на прямых одиночных участках между машинами линии розлива, так и на накопительных столах, например, перед термоупаковочной машиной.
Поворотные модульные ленты с минимальным радиусом поворота 145мм (при ширине модульной ленты 76мм), позволяют эффективно передавать продукцию при условии компактного размещения технологического оборудования без применения дополнительных направляющих и «глухих» переходных секций.

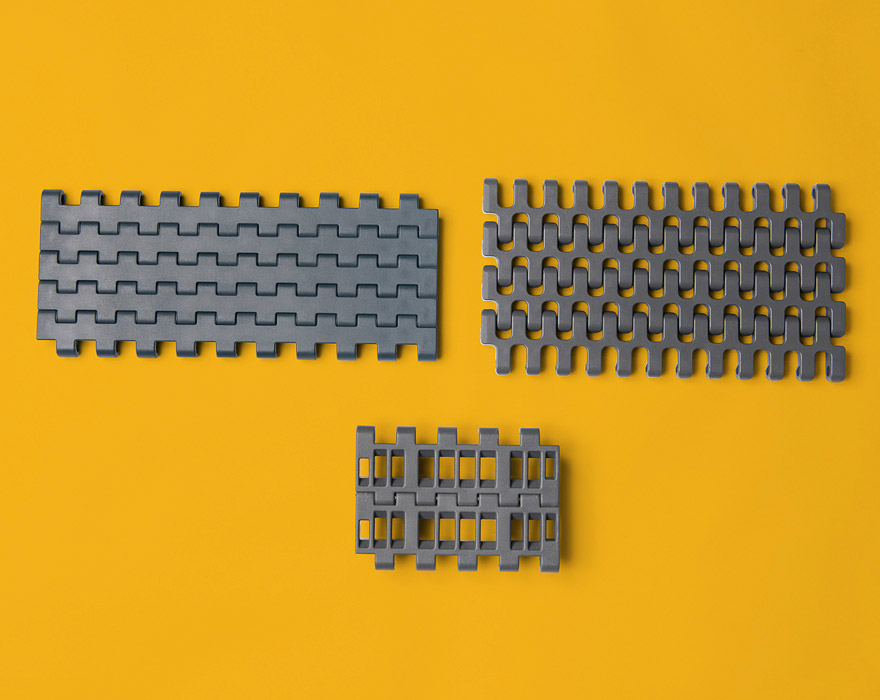

Открытые и закрытые модульные ленты System Plast

Одной из важных характеристик модульной ленты является степень открытости. Компания System Plast предлагает два вида лент с различной степенью открытости – Flat Top и Flush Grid.
Ленты серии Flat Top имеют закрытую поверхность модулей. Классическое применение таких лент – транспортировка продукции в пластиковой ПЭТ-бутылке. Ленты, данного типа эффективно эксплуатируются в различных отраслях пищевой промышленности.
Степень открытости лент серии Flush Grid составляет от 21% до 23%. Эти ленты рекомендованы для транспортировки продукции в алюминиевой банке и ПЭТ таре. Так же находят применение на участках мойки или сушки продукции.

Модульные ленты с резиновыми накладками VG

Резиновые накладки VG(Grip) для модульных лент предназначены для увеличения коэффициента трения с продукцией и применяются для наклонной транспортировки. Особенностью модульных лент System Plast с резиновыми накладками является способ их производства. Резиновую накладку и саму ленту отливают одновременно, что обеспечивает максимально прочное соединение материалов за счет взаимной адгезии без клея и дополнительных креплений. Отличительной характеристикой является так же материал самой накладки.
VG-накладки производятся из натуральной NBR-резины, которая отличается повышенной износоустойчивостью. Срок службы таких накладок по сравнению с аналогами на 30% дольше.
Серии модульных лент System Plast с VG – накладками – 2120, 2124, 2250 и 2251.

Ленты с роликовыми LBP элементами

Наличие на ленте роликовых элементов LBP (Low backline pressure) обеспечивает легкую транспортировку и аккумуляцию продукции. Такие серии устанавливаются на прямоходных участках после термоупаковочной машины, при подаче готовой упакованной продукции в зону работы паллетайзера и дальнейшего складирования. Преимуществами модульных лент System Plast с LBP-элементами являются:

роботизированная автоматическая сборка;
монолитное пластиковое ограждение;
плотная фиксация штыря на всю ширину пластиковой основы.

За счет этого роликовые элементы закреплены особым замком, который предотвращает разрушение роликовых элементов, в отличие от других производителей.
Только серии 2120 и 2251 доступны с LPB-роликами.

Особые серии продукции

Серия 2120

Серия 2120 модульных лент System Plast применяется на линиях розлива, где имеется малое расстояние между конвейерами. С помощью дополнительных переходников Nose Bar можно обеспечить максимально плавную передачу продукции между лентами.

шаг ленты 12.7мм (1/2 дюйма)
толщина пластины 8.7мм
стандартная ширина ленты от 85мм и далее +85мм в каждой последующей ширине. (ширины, не кратные 85 мм - доступны по запросу)

Пластиковая лента 2120 доступна в различных модификациях – FG (открытая), FT (плоская,закрытая), VG с резиновыми накладками, LBP с роликовыми элементами и GB с продольными выступами на рабочей поверхности. Для плавного перемещения продукции между лентами имеются версии ленты 2120 с боковыми переходами Transfer Wing. Так же для поворотных участков применяется серия 2120 M FlowFlex, работающая на магнитных позитрэках.

Особые серии продукции

Серия 2250

Серия 2250 - это стандартные модульные ленты для линий розлива напитков в жестяную банку и ПЭТ-бутылку. В исполнении материала NGEVO могут применяться на линиях розлива в стеклотару. Взаимозаменяема с модульной лентой Rexnord серии 1000.

шаг ленты 25.4мм (1 дюйм)
толщина пластины 8.7мм
ширина ленты от 85 мм и далее +85мм в каждой последующей ширине. (другие ширины доступны по запросу)

В наличии на складе в СПб версии 2250 FG и FT в постоянно пополняемой складской программе.
Помимо FG и FT модификаций, модульные ленты серии 2250 могут быть выполнены с резиновыми накладками – 2250VG.
Для серии 2250 доступны аксессуары – перегородки Flights и боковые переходы Transfer Wing для плавной транспортировки продукции между лентами и с конвейера на конвейер.
На основе серии 2250 выполнены другие модульные ленты System Plast: 2253 и 2253RT (Roller Top).
Для поворотных участков конвейера используются модульные цепи серий 2250, 2251 и 2260 c пинами из специальной магнитной стали и TAB-зацепами.

Особые серии продукции

Серия 2251

Модульные пластиковые ленты серии 2251 применяются для транспортировки тары, в частности стекольной. Особо прочная толстая пластина обладает высокой износостойкостью и выдерживает нагрузки до 38 000 Н/м.

шаг ленты 25.4мм (1 дюйм)
толщина пластины 12.7мм
ширина ленты от 85 мм и далее +85мм в каждой последующей ширине.

Серия 2251 может иметь 4 варианта исполнения FG, FT, VG, LBP. Для этой серии также доступны для заказа модули с боковыми переходами Transfer Wing.

Особые серии продукции

Модульная лента серии 2253

Модульная лента System Plast 2253 специально разработана для производства картона. Она обладает особым закругленным краем и округлым дном (радиус скругления 25мм). В производстве гофрированного картона существует необходимость транспортировать высокие стопки продукции. Закругленные края модуля сокращают риск повреждения нижних листов при транспортировке на переходе с одного конвейера на другой, и как результат снижается количество брака. Также закругленные края помогают избежать эффекта «elephant foot» (дословно - “нога слона”), когда высокая стопка картона, цепляясь нижним листом за ленту, рушится и отбраковывается.
Округлая нижняя часть позволяет модульной ленте работать без звезд на валах диаметром 50 мм и делает огибание ленты вокруг вала плавным, во избежание резких рывков при перемещении высоких стопок с гофрированным картоном.

шаг ленты 25.4мм (1 дюйм)
толщина пластины 8.7мм
ширина ленты от 76 мм и далее +76мм в каждой последующей ширине.

Особые серии продукции

Модульная лента в пастеризатор 2500 RR

Для работы в пастеризаторах System Plast предлагает использовать модульную ленту серии 2500RR (2500 RAISED RIB BELT). Эта модульная лента изготавливается из полипропилена, что обеспечивает возможность работы в условиях повышенной влажности и высокой температуры.
Основные параметры:

шаг 50,8мм;
максимально возможная нагрузка 30000 Н/м;
степень открытости 27%;
ширина от 76,2мм до 3810мм.

Отличительной особенностью ленты является ее приводная поверхность, которая усилена дополнительными ребрами жесткости. Это с одной стороны привело к увлечению максимальной рабочей нагрузки ленты до 30000 Н/м. С другой стороны, такая конструкция позволила уменьшить вес ленты до 9,2 кг/м2, тем самым снизив нагрузку на подшипниковые узлы и на мотор-редуктор и увеличив их срок службы.

Особые серии продукции

Лента c роликами 2253 RT

Эта пластиковая лента предназначена для распределения и перенаправления потоков продукции в различных направлениях независимо от направления движения самой ленты. Её уникальность заключается во встроенных непосредственно в поверхность модуля роликах, которые могут вращаться на 360°. Наличие дополнительного привода с ленточным конвейером под такой модульной лентой позволит легко распределять потоки продукции и перенаправлять их в разные стороны, даже на высоких скоростях.

Особые серии продукции

Модульные ленты для высоких нагрузок серии 2508 и 2630

Специальные пластиковые модульные ленты серий 2508 и 2630 для автомобильной промышленности, в частности, для транспортировки автомобилей на автоматических линиях мойки. Их максимальная нагрузка 80 и 115кН/м соответственно.
Надежную фиксацию модулей обеспечивает запатентованная система крепления штырей в модулях на внутренние формованные заклепки. Монтаж перегородок выполняется с помощью болтов М8. Для этого в модулях предусмотрены места под сверления. Модули ленты могут быть изготовлены из различных пластиков – LFG (Ацетал с низким коэффициентом трения), PPLG (Полипропилен), POM-AS (Ацетал с антистатичными свойствами), PP-FR-EC (Жаропрочный электропроводный полипропилен). Штырь лент преимущественно из PBT, кроме лент из PP-FR-EC (для таких лент применяются штыри из нержавеющей стали AISI 430).

Конструкция

LF (LFG, LFB, LFW) – Стандартный полиацетал с пониженным коэффициентом трения. Является наиболее распространенным материалом для производства модульных лент. Может применяться на высокоскоростных производственных линиях. Цвет материала: G(серый), B(синий), W(белый).
NGEVO – Усовершенствованный пластик PBT с внедренным твердым лубрикантом, запатентован System Plast – сохраняет все основные преимущества NG. Цвет материала серо-синий. Температурный режим работы материала NGEVO : Минимальная t: - 40 °Ϲ, Максимальная t: в сухом режиме до +120°Ϲ, во влажном - до +60°Ϲ. Значения коэффициента трения с материалами направляющих и некоторыми видами продукции можно посмотреть в каталоге System Plast SmartGuide.
Преимущества:
• Самый низкий коэффициент трения

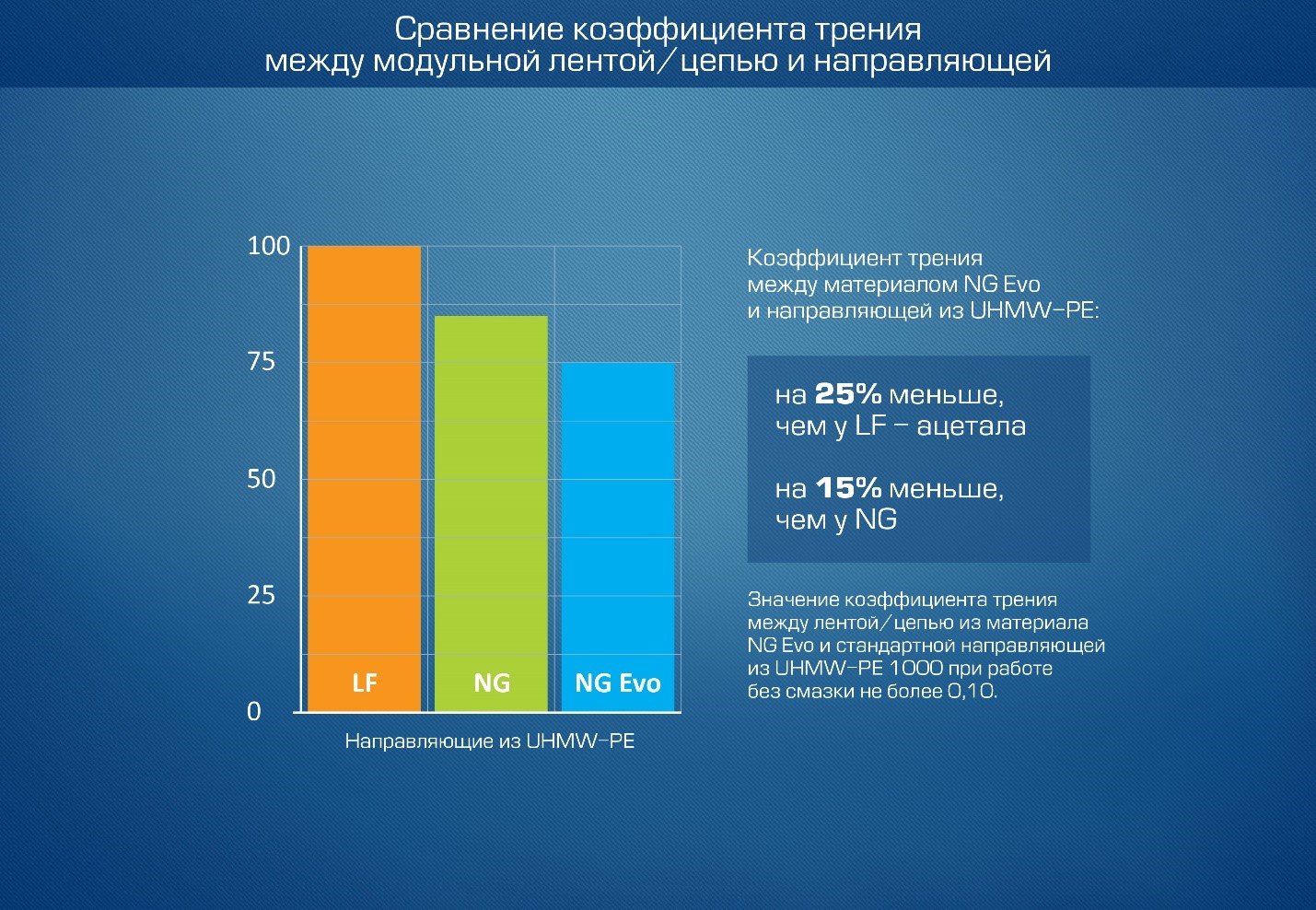

Коэффициент трения с направляющими ниже на 15%, чем у NG и на 25% ниже обычного LF. NGEVO разработан для работы лент и цепей БЕЗ использования СМАЗКИ.

• Повышенная износостойкость
Износ пластины из NGEVO ниже на 30%, чем у NG и на 75% ниже, чем у обычного LF.
NGEVO имеет более высокие показатели химической устойчивости, в том числе к перекиси и большинству моющих средств.

• Идеально подходит для работы высокоскоростных линий без смазки
При работе ленты без смазки сокращаются издержки на саму смазку, на промывку и обслуживание линии, минимизируется количество грязи, приводящей к браку, падению бутылки и простоям на линии, а также улучшает показатели по микробиологии. Применение данного материала значительно снижает и показатели шума на линии в сравнении с обычным LF-ацеталом. Материал NGEVO имеет сертификат допуска к работе с пищевыми продуктами FDA.
• Подтвержденный опыт в России и странах ЕС
На 2016 год европейский опыт применения материала NG составляет уже около 15 лет, в России более 5 лет. Специалисты Компании Прогресс имеют опыт установки и работы материала NGEVO без использования смазки на линиях розлива в ПЭТ-тару, алюминиевую банку и также стеклотару! Истории завершенных зарубежных и российских проектов предоставляются по запросу менеджерами компании Прогресс.
System Plast предлагает под заказ и другие специальные материалы: антистатичный полиацетал POM-AS, химически стойкий полипропилен РР, особые ацеталы, устойчивые к абразиву и высоким температурам (DK, HT, POM-EC) и полипропилен с высокой электропроводностью(PP-FR-EC).

PBT – наиболее применяемый материал для штыря в пластиковых лентах System Plast из LFG, AS – ацеталов. Комбинация штыря из PBT и перечисленных ранее пластиков для модульных лент обеспечивают наиболее тихий ход.
POM – штырь из полиацетала используется во всех лентах из NGEVO. Такой штырь обеспечивает максимальную износостойкость.
PP – полипропиленовый штырь применяется во всех модульных лентах из полипропилена. Материал штыря из полипропилена адаптирован к работе модульной ленты при высокой температуре и воздействии химических реагентов.

NOLU®-S - уникальный запатентованный материал System Plast – UHMW PE-1000 со встроенным твердым лубрикантом.
Свойства:
•   самый низкий коэффициент трения (в 2,5 раза ниже при сравнении между POM- UHMW PE и POM и NOLU®-S)
•   постоянство коэффициента трения на весь срок службы
•   высокая ударостойкость
•   химическая стойкость с минимальной абсорбцией жидкости
•   компоненты, входящие в состав NOLU®-S имеют сертификат FDA
•   способствует снижению уровня шума
Преимущества:
•   длительное сохранение гладкой поверхности направляющих без царапин и иных следов механического повреждений (меньшие повреждения поверхности, чем у UHMW-PE)
•   не царапает ПЭТ-тару
•   увеличивает срок службы направляющих за счет лучшего рассеивания тепла
•   снижает энергозатраты за счет низкого коэффициента трения
•   снижает вибрации продукции на конвейере
•   снижает уровень шума
•   уменьшает вытяжку лент/цепей и увеличивает их срок службы

NOLU®-SR – обладает всеми преимуществами NOLU®-S, но за счет особых добавок имеет большую твердость и повышенную износостойкость, в сравнении со стандартным материалом UHMW.
NOLU®-SX – обладает всеми свойствами NOLU®-SR, но имеет в составе дополнительные компоненты, снижающие характеристики термического расширения. Параметры термического расширения NOLU®-SX ниже на 40%, чем у стандартного материала UHMW, что делает этот материал идеальным для направляющих воздушного транспорта пластиковой тары.

TPR – материал используется для цепей и модульных лент с накладками VG и некоторых грипперных цепей. TPR представляет собой термоэластопласт на основе SEBS(стирол-этилен-бутилен-стирол)-сополимеров, который обеспечивает оптимальную связь резиновой накладки с пластиковой основой ленты/цепи.
NBR – применяется для грипперных цепей SP. Из NBR (бутадиен-нитрильный каучук) изготавливаются накладки в виде мягких выступов с хорошей масложиростойкостью.
EPDM – применяется для грипперных цепей SP. EPDM(этилен-пропиленовый каучук) обеспечивает высокую абразивную и химическую устойчивость. Однако, следует избегать прямого контакта с маслами, бензином и концентрированными кислотами.
EPDM-PP – применяется для грипперных цепей SP. Этот материал имеет улучшенную химическую стойкость, может работать при высоких температурах эксплуатации, устойчив к воздействию горячего пара.

Запатентованная система закрепления штыря в ушке модуля ленты PIN CLIP – это особая и, одновременно, простая технология, обеспечивающая надежную фиксацию с помощью обычной отвертки. Заведение заклепки в паз модульной ленты блокирует возможность выпадения заклепки и обеспечивает уверенную работу модульной ленты и линии, в целом. Важным преимуществом такой системы является экономия времени на монтаж и, в случае необходимости, демонтаж («расклепку») модулей ленты на конвейере.

Модульная лента System Plast 2120 схожа по характеристикам с лентой Rexnord 500-й серий. Однако, возможная переносимая нагрузка на ленту System Plast на 35% превосходит аналог и составляет 20000 Н/м.

Модульная лента SP 2250 имеет шаг 25,4мм, толщину 8,7мм и максимально возможную нагрузку 25000 Н/м. Соответствующий аналог европейского производства - модульная лента серии 1000 переносит на 12% меньшую нагрузку (22000 Н/м). Ленты имеют незначительные отклонения в геометрических размерах, поэтому при замене ленты на аналог необходимо также заменить комплект звезд.

Модульная лента SP 2251 имеет шаг 25,4мм, толщину 12,7мм, что позволяет ей перемещать максимальную нагрузку в 38000 Н/м. Аналогичная модульная лента – серия 1005 – обладает на 8% меньшей рабочей нагрузкой в 35000 Н/м. По остальным характеристикам ленты идентичны.

Конструкция самих модулей серий 2120, 2250,2251 позволяет лентам System Plast переносить большую нагрузку в сравнении с аналогами и, также, обеспечивает точное позиционирование звезд. Эти факторы обеспечивают длительный срок службы лент и их надежную работу в сравнении с европейскими и американскими аналогами.
